中药材提取工艺流程—电加热型号

发布时间:2020/3/28 14:03:22 点击量:

中药材提取工艺流程—电加热型号

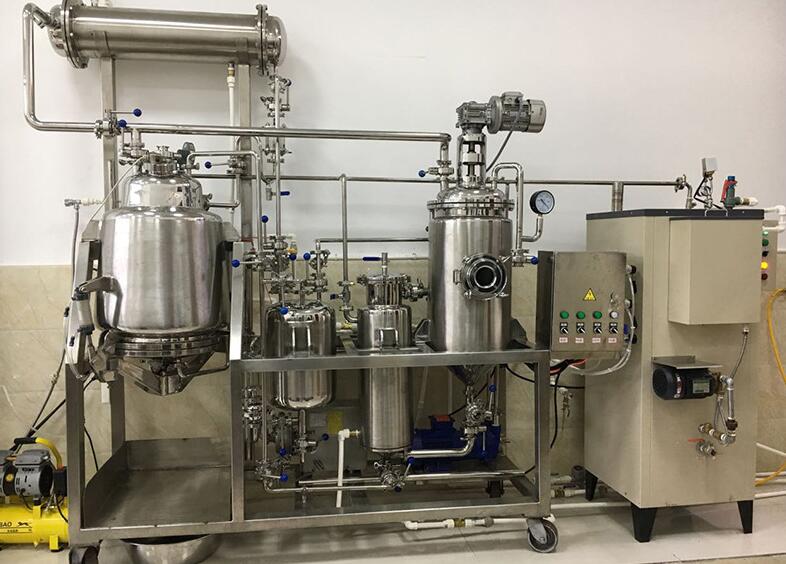

一、小型中药提取浓缩设备  小型中试多功能提取浓缩机组设备用途及概述:

小型/实验多功能提取浓缩机组为我司在该领域潜心研究反复设计改造而最终成型的产品,该产品适用于医药保健、植物、生物制药、色素、食品饮料、化工等行业的常压、微压、水煎、湿浸、温浸、热回流强制循坏、渗透、植物精油、芳香油成分的提取浓缩及有机溶剂的回收浓缩等多种工艺,符合GMP医药标准,Y-TN系列提取浓缩机组容量为:5、10、20、30 、50 、100 、200、300、500L等。主要适用于高校、研究所和企事业单位实验室研发及中小试生产线。

 二、小型中药提取浓缩设备  小型中试多功能提取浓缩机组设备工作原理:

将需提取药材投入提取罐内,按生产工艺加入一定比例的溶媒如水、乙醇、甲醇、丙酮等(根据工艺自行加入)。进行原药提取,提取温度可根据实际需要设定。按生产工艺进行提取,待提取结束后,将管道阀门按先后顺序打开,把液体抽入浓缩罐进行浓缩。浓缩液温度设定在需要值,真空度保持在-0.05到-0.09MPA,浓缩时产生的二次蒸汽经过冷凝器与冷却器变成冷凝液回流至提取罐做新溶剂加入药里,新溶剂由上而下通过药材层到提取罐底部,药材中的可溶性成分溶解于提取罐内溶剂,送至提取罐做新溶剂,形成新溶剂回流提取,直至完全溶出(提取液无色)浓缩继续进行,直至浓缩成需要的比重药膏,提取罐内的无色液体可下次复用。


提取设备主要技术参数

型号

TQ0.5

TQ1.0

TQ2.0

TQ3.0

TQ4.0

TQ5.0

TQ6.0

TQ8.0

全容积L

560

1300

2300

3600

4400

5560

6500

8900

罐内压力

0.09

夹套压力

0.3

加热面积

2.1

4

5

6.8

7.3

8.5

9.5

11

冷凝面积

3.0

5.0

5.0

8.0

8.0

10.0

10.0

12.0

冷却面积

1.0

1.0

1.0

1.0

1.0

1.5

1.5

1.5

过滤面积

0.25

0.25

0.25

0.25

0.25

0.50

0.50

0.50

出渣门

600

800

800

800

1000

1000

1000

1200

人孔

300

300

400

400

450

450

450

500

搅拌功率

1.5

3.0

4.0

5.5

5.5

7.5

7.5

7.5

搅拌转速

63

63

63

63

63

63

63

63

蒸汽耗量

100

180

225

300

330

380

420

495

冷却水耗量

2.6

4.2

4.2

6.8

6.8

8.5

8.5

10
